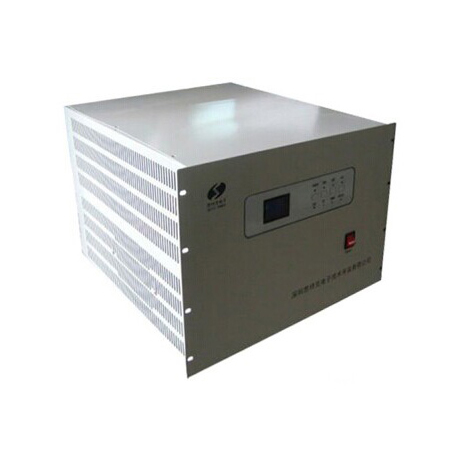

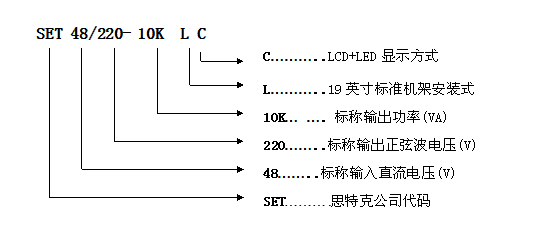

型號說明
功能簡介
1) SET48/220-10KLC係列逆變電源為(wei) 智能型專(zhuan) 用逆變電源，采用智能化微電腦CPU控製技術，控製線路簡捷、可靠，快速響應外部環境的變化；
2) SET48/220-10KLC係列逆變電源采用SPWM脈寬調製技術，輸出為(wei) 穩頻穩壓、濾除雜訊、失真度低的純淨正弦波；
3) SET48/220-10KLC係列逆變電源帶載能力強、負載兼容性好，內(nei) 置旁路開關(guan) ，提高了逆變電源供電的連續性、可靠性；
4) SET48/220-10KLC係列逆變電源直流輸入端采用先進的反灌雜音抑製技術，與(yu) 其他共用直流屏的通訊設備互不幹擾，交流輸入端采用多重濾波，消除市電電網的幹擾，滿足應用係統需要主用交流電源的需求；
5) SET48/220-10KLC係列逆變電源可靈活設置為(wei) AC主供型和DC主供型(可通過液晶麵板或者通訊後台軟件自行更改)；
1.1.1.1 AC主供型逆變電源在有市電時，處於(yu) 市電輸出，當市電輸入故障時自動切換到逆變輸出；
1.1.1.2 DC主供型逆變電源在有市電時，處於(yu) 逆變輸出，當直流輸入故障時自動切換到市電輸出；
6) SET48/220-10KLC係列逆變電源設計完善，允許在開機狀態下切斷直流，自動切換到市電旁路，不影響負載的供電，方便對蓄電池進行維護和更換；
7) SET48/220-10KLC係列逆變電源在出現電池電壓高/低、過載告警關(guan) 斷輸出後，電池電壓恢複正常，電源自動恢複輸出，消除了過載現象1分鍾後，電源自動恢複輸出，此項功能尤其適用於(yu) 無人值守的通訊基站；
8) SET48/220-10KLC係列逆變電源支持LCD顯示功能，讓客戶隨時了解機器內(nei) 部工作狀況，采用1602B、122*32點陣，藍色背景，銀白色字幕；
9) SET48/220-10KLC係列逆變電源支持交流開機功能，用於(yu) 直流故障情況下開機；
10) SET48/220-10KLC係列逆變電源支持遠程通訊功能，利用監控軟件實時了解電源工作情況（選配）；
11) SET48/220-10KLC係列逆變電源支持TCP/IP協議功能，利用監控軟件走以太網的方式進行遠程監控（單台/多台）實時了解電源工作情況（選配）；
12) SET48/220-10KLC係列逆變電源提供三組無源幹結點（有單獨的幹接點接口），分別用於(yu) 直流輸入故障（1,2腳）、交流輸入故障（5,6腳）和交流輸出故障（3,4腳）告警。

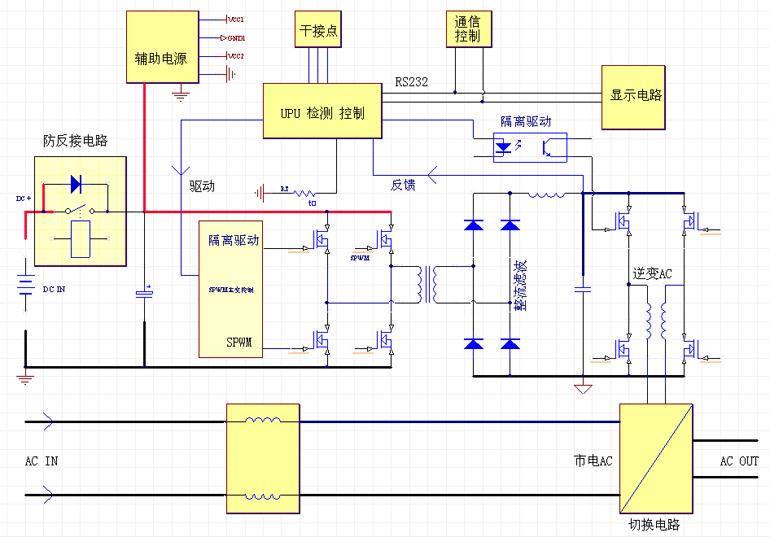

圖1：逆變電源功能框圖
機械特性
技術指標
| 技術指標(VA) | 10K | |
| 直流輸入 | 額定輸入電壓（Vdc） | 48V |
| 額定輸入電流（A） | 210A | |
| 輸入直流電壓允許範圍（Vdc） |
關斷電壓40V--60V 開機電壓45.5V—57V |
|
| 反灌雜音電流 | ≤10% | |
| 交流旁路輸入 | 允許旁路電壓（Vac） | 265V-185V(±10V) |
| 額定輸入電流（A） | 45.4A | |
| 旁路轉換時間（ms） | ≤5ms | |
| 交流輸出 | 額定容量（VA） | 10K |
| 額定輸出功率（W） | 7000W | |
| 逆變輸出電壓及頻率 | 220Vac，50HZ | |
| 逆變輸出電流（A） | 31.8A | |
| 輸出電壓精度（V） | 220±1.5% | |
| 輸出頻率精度（Hz） | 50±0.1% | |
| 波形 | 純正弦波 | |
| 波形失真率（THD） | ≤3%（線性負載） | |
| 動態響應時間 | 5%(（負載0←→100%） | |
| 功率因數（PF） | 0.7 | |
| 過載能力 | 120%，30秒 | |
|
逆變效率 （80%阻性負載） |
≥85% | |
| 旁路轉換時間（ms） | ≤5ms | |
| 工作環境 | 絕緣強度（輸入和輸出） | 1500Vac，1分鍾 |
| 噪音（1米） | ≤40dB | |
| 使用環境溫度 | 0℃~+40℃ | |
| 濕度 | 0~90%，不結露 | |
| 使用海拔（m） | ≤1000 | |
| 指示 | LCD液晶顯示 | 輸入輸出電壓、頻率、輸出電流、溫度、百分比等 |
| 逆變器狀態 | 市電正常、逆變正常、電池欠壓、輸出過載 | |
| 機械尺寸 | 標準機架式（寬×深×高）（mm） | 483(寬）*352（高）*380（深） |
| 重量（Kg） | 20Kg | |
| 保護功能 | 輸入欠壓、過壓,輸出過載、短路保護等 | |
